Panoramica del prudut

El raccord di tub idraulich femminil l’è un compunent de cunnesiun a la fin del tub duperà per tacà i grupp di tub idraulich a port filetà maschi, adatatur, valvul, cilinder e varietà en sistèm idraulich mobil e industrial.

product-1008-633

product-865-1008

product-865-1149

Prestaziun de la cunnesiun

Impegno segür del fil
I filett sun lavurà segond i standard de cunnesiun aplicabil, vuttand a mantegnir la coerenza del installaziun e a redüss la discordanza di filett durant el muntagg.

Pressiun-Affidabilità del cuscinett
Adat per grupp de tub idraulich che funzionan fin a 420 bar (6.000 PSI) a segond de la seri de raccord, de la costruziun di tub e del standard de cunnesiun.

Sigillaziun resistent ai vibraziun-
Cumpatibil cun l’anell O-, el sedil a con e i sistèm de sigillament de flare comunement duperà en apparecchi idraulich espost a vibraziun cuntinu e pulsaziun de presiun.

Proteziun cuntra la corrusiun
I versiun placà en zing en nichel ragiungen 720+ ur de resistenza neutra ai spruz de sal (ASTM B117), contribuend a redüss la corrusiun superficial.

Specifiche

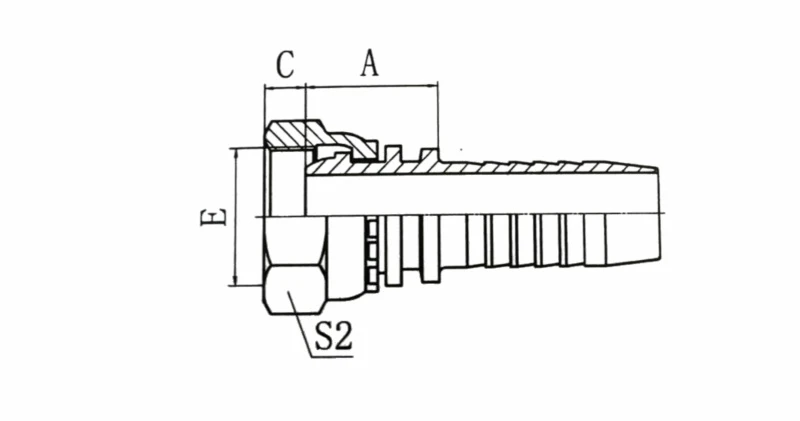

product-800-421

PARTE N.	FIL E	FOSADO DEL TUBO		DIMENSIUN
PARTE N.	FIL E	DN	TRUCAR	A	C	S2
20111-10-03	M10X1	5	03	18	2.5	14
20111-10-04	M10X1	6	04	18	2.5	14
20111-12-04	M12X1.5	6	04	18.5	4	17
20111-12-05	M12X1.5	8	05	18.5	4	17
20111-14-04	M14X1.5	6	04	19.5	4.5	19
20111-14-05	M14X1.5	8	05	19.5	4.5	19
20111-16-04	M16X1.5	6	04	19.5	4.5	22
20111-16-05	M16X1.5	8	05	20	4.5	22
20111-16-06	M16X1.5	10	06	20	4.5	22
20111-18-05T	M18X1.5	8	05	21.5	4	24
20111-18-06	M18X1.5	10	06	21.5	4	24
20111-18-08	M18X1.5	12	08	22	4	24
20111-20-08T	M20X1.5	10	06	20.5	5.5	24
20111-20-08	M20X1.5	12	06	23	5.5	27
20111-22-08T	M22X1.5	10	06	23	5	27
20111-22-08	M22X1.5	12	08	23.5	5	27
20111-22-10	M22X1.5	16	10	24.5	5	27
20111-24-08T	M24X1.5	12	08	22	5.5	30
20111-24-10	M24X1.5	16	10	26	5	30
27/08/2011	M27X1.5	12	08	23	5.5	32
27/10/2011	M27X1.5	18	10	23.5	5.5	32
20111-27-12D	M27X1.5	20	12	26	5.5	32
20111-27-10T	M27X2	18	10	23.5	7	32
20111-30-12D	M30X1.5	20	12	26.5	6	36
20111-30-12	M30X2	20	12	28.5	7	36
20111-36-12T	M36X2	20	12	26	7	41
20111-36-14T	M36X2	22	14	26	7	41
20111-39-14T	M39X2	22	14	28.5	7	48
20111-39-16T	M39X2	25	16	29.5	7	46

Parametri/Dati tecnich

Orijenal	ZheJiang, Cina	Purtada de l’aplicaziun	Collegament del conduttur
Temp de consegna	7-45 dì	Imballagg	Imballagg per custodia en legn
Material	Acciaio al carbonio	Garanzia	1 an
Dimension	1/4''-2''	Marqi	FEIKE
Trattament superficial	Zincadura	Paqet	Scatola de cartun

Process de produziun

Buchi de montagg forgià a cald
I corp sun prudott de bianch d’acciaio forjà a cald-per mejorar la continuità del material e la stabilità dimensiunal prima de la lavuraziun.

Lavoraziun del filett CNC
I filett interni e i superfis de tenuta sun lavuraa sü apparecchi CNC per mantegnir la coerenza dimensiunal durant tüta la produziun.

Verifica del fil

I calibradur GO/NO-GO sun duperà per verificà i dimensiun del fil segond i norm BSP, NPT, JIC, Metrich e SAE aplicabil.

Ispeziun del trattament superficial

El spessur e l’aspètt del rivestiment sun cuntrulà per garantir la cunsistenza del rivestiment e la prestaziun a la corrusiun.

Traçabilità del lott

I registr de produziun sun mantegnuu per i materiai grès, i lott de forgiadüra, i operaziun de lavuraziun e i ispeziun final. in di ambient operatif a l’esterno.

Configuraziun dispunibel

Articol	Opziun dispunibel
Standard del fil	BSPP, BSPT, NPT, JIC 37 grad, ORFS, Metrica, SAE
Stil de cunnesiun	Dritt, 45 grad, 90 grad
Material	Acciaio al carbonio, acciaio inossidabile 304, acciaio inossidabile 316
Finitura superficial	Zincato, zincato-nichelato
Cumpatibilità di tub	1SN, 2SN, 4SP, 4SH, R12, R13
Tip de tenuta	O-Gugnitura a anell, cono a 24 gradi, flare a 37 gradi, faccia piatta
Marcatura	Numer de part, Codèss del lott, Logo del client

Assicuranza de la qualità

01/

Coerenza dimensiunal
I dimensiun critich del fil e de la tenuta sun ispeziunà durant tüta la produziun per garantir la cumpatibilità del muntagg.

02/

Verifica del material
I materiai primi sun cuntrulà cuntra di grad specificà prima de entrà en produziun.

03/

Ispeziun di cundisiun de la superfiss
I fil, i sit de sigillament e i superfis placà sun ispeziunà visivament prima del imballagg.

04/

Proteziun del imballagg
I raccord sun imbalà per redür i dann e la contaminaziun del fil durant el cunservaziun e el trasport.

product-600-828

FAQ

D: Cuma l’è un raccord idraulich feminil diferent de un raccord maschil?

R: Un raccord feminil cuntien un filett intern e se culega a un currispundent compunent idraulich filetà maschio-.

D: Cuma pœu vèss identificà el giüst tip de fil?

R: El diameter del fil, el pas, el metud de sigillament e el profil del fil g’han de vèss verificà duperand indicatur o specifich dimensiunai prima de la seleziun.

D: Che l’è la causa püsee comun de perdita del raccord idraulich?

R: L’abbinament sbajaa del fil, i superfis de sigillament dannegià, i guarniziun usà o la torsion de installaziun minga giüsta sun intra i caus püsee comun.

D: Pœden vèss duperà ancamò i raccordi feminil?

R: El riüs dipend del cundisiun del fil, del integrità de la superfiss de sigillament e de la stòria del servizi. I compunent che mustran dann o usura g’han de vèss sostituì.

D: Che informaziun sun necessari per la preventiva?

R: el standard del fil, la dimensiun del fil, la dimensiun del tub, el stil de montagg, i bisogn de materiai e la quantità de dumanda annual vutan a garantir una seleziun e un prezi precis del prudut.
